1设计准则

为了保障项主张顺利建设和系统不变运营，，，本规划需遵循如下设计准则：

技术合理性和成熟性：规划应拥有技术上的合理性和成熟性。规划架构应是业界宽泛选取，，，大量部署，，，不变靠得住的系统架构，，，有众多成功案例，，，拥有综合技术优势；；；系统选型的产品应是业界驰名的产品，，，被大量使用，，，宽泛利用。

兼容性和可服务性：规划的系统架构和选型的产品应拥有优良的软件兼容性，，，可支持将来各类软件
、利用的急剧部署；；；同时规划的系统架构和产品无潜在兼容性的风险，，，可与业界尺度产品或驰名产品实现优良对接
、互连。

规划选型的产品需拥有优良的可服务性和可执行性，，，需拥有全国及国际领域的本地化服务能力和技术支持能力，，，以便于急剧分析，，，定位和解决问题；；；同时产品需支持在本地的急剧执行部署。

技术先进性：规划设计和产品选型应选取当前业界先进而成熟的技术，，，不仅能够满足本期项主张需要，，，也应把握将来发展方向，，，能适应将来业务急剧增长的需要。

靠得住性和可用性：规划选型的产品应拥有优良的靠得住性，，，如系统冗错设计
、故障诊断能力
、机能调节能力等，，，其中关键设备系统应拥有5个9（99.999%）以上的高靠得住性，，，以满足利用对靠得住性的要求。

规划架构和选型产品应拥有优良的可用性设计，，，如高可用集群设计
、容灾设计
、负载平衡设计等，，，尽量预防单点故障风险，，，及数据迷失
、系统不成用风险；；；同时应具备7×24×365陆续工作的能力，，，能在不；；；榭鱿，，，实现不；；；乩┤
、守护
、升级等服务，，，以提高机能，，，满足新业务需要。

可扩大性：规划架构设计和选型产品应拥有优良的系统可扩大性和设备可扩大性，，，支持横向扩大和纵向扩大，，，确保新职能
、新业务，，，可在原有的系统平台上急剧扩大和实现。

2系统设计

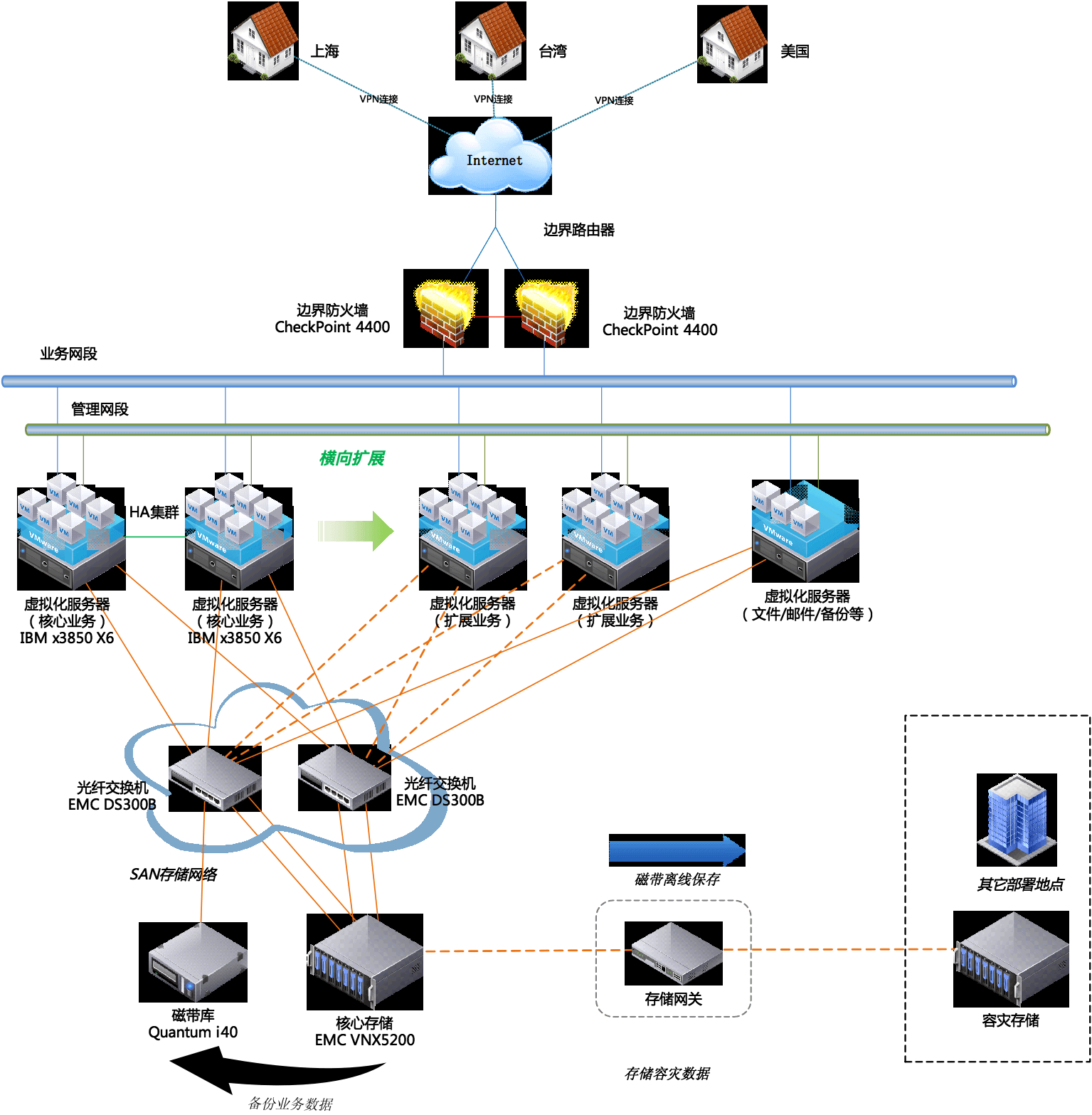

2.1系统拓朴

2.2系统设计规划

本规划的系统基础架构选取VMware虚构化设计规划 + SAN存储设计规划：

一
、ERP和数据库业务以虚构机方式，，，部署和运行在虚构化服务器上，，，组成虚构机集群（HA高可用模式），，，配置两台IBM x3850 X6服务器做为虚构化服务器平台上，，，服务器装置部署VMware虚构化操作系统，，，组成虚构化服务器集群。服务器上的虚构机可实现动态迁徙，，，故障转移（HA）等高级虚构化治理职能，，，双机并用互备，，，可保障系统机能，，，也两全设备资源。

二
、其它业务，，，如文件服务
、邮件服务
、备份等，，，同样以虚构机大局，，，运行在虚构化服务器平台，，，实现虚构化资源的统一治理和服务器资源的充分利用。

三
、配置两台EMC DS300B SAN互换机组成光纤SAN（FC SAN）存储网络，，，配置一台EMC VNX5200中端存储阵列做为虚构化存储平台，，，及数据中心的集中共享存储平台。同时配置一台昆腾i40磁带库接入光纤SAN存储网络，，，做为数据备份设备。

规划采取的VMware虚构化设计规划和SAN存储设计规划是一种经典系统架构，，，经过众多案例检验，，，在各行各业宽泛部署过，，，拥有很高的技术成熟度和可执行性。

本规划中基于SAN存储共享平台，，，构建高可用
、全冗余的虚构化利用集群，，，实现了系统级的高可用，，，及资源共享，，，和集中化治理；；；不仅提升了系统靠得住性，，，削减了服务器数量，，，降低了建设成本和升级成本，，，也支持将来的矫捷扩大和升级，，，能够显著提升运维效能，，，有力支持企业业务发展。

规划选择的SAN存储架构，，，不仅是双机冗余，，，拥有很高的系统靠得住性，，，也支持矫捷的横向扩大，，，可在将来业务必要时方便扩大服务器和存储设备。规划选型的EMC VNX中端存储为统一存储，，，可支持IP SAN
、NAS等各类存储类型，，，以适应将来各类业务必要。

别的，，，规划选型的存储系统针对VMware虚构化软件，，，也进行了优化集成设计，，，能够高效支持虚构化利用。

2.3备份设计规划

为了满足企业关键业务数据离线备份的需要，，，本规划的备份系统选取了光纤磁带备份解决规划，，，通过部署磁带库
、备份软件和备份虚构机来实现，，，备份的数据磁带能够保留在异地，，，确保数据安全，，，以预防各类苦难性事务的产生。为提升数据备份/复原速度，，，目前数据备份方式选取的是LAN-Free方式（SAN备份方式）。

磁带库选型为昆腾Quantum Scalar i40 Library，，，可支持25个磁带槽位，，，通过光纤衔接SAN互换机，，，可实现存储至磁带库的高速数据备份和复原；；；备份软件选用的是驰名的安腾普Tina备份软件，，，可支持集中化备份治理，，，支持SAN/NAS备份，，，支持各类操作系统和数据库，，，支持各类备份介质，，，支持云平台备份；；；备份虚构机为虚构化服务器上的VMware虚构机。

2.4安全设计规划

本规划的安全设计规划重要是满足企业与总部
、各分支机构的VPN互连，，，互联网专线接入，，，及内外网的隔离。目前选用一台业界驰名品牌CheckPoint防火墙 4400实现，，，支持跨地域部署，，，可提供全球领域内的本地化技术服务。

将来随着业务发展，，，和系统规模扩张的必要，，，可划分更细的安全区域，，，在分歧安全域之间部署安全隔离设备，，，以提高系统安全性；；；同时也可将天堑防火墙升级，，，配置成冗余架构，，，提高系统的可用性。

2.5系统的可扩大性规划

本规划在设计之初就思考到系统的可扩大性。系统的可扩大性蕴含架构级的扩大和设备级的扩大，，，以适应业务增长的必要。

在架构方面，，，规划选用的物理服务器
、虚构化服务器和存储系统均支持横向扩张，，，通过SAN存储网络，，，可矫捷增长服务器的数量，，，支持更多的业务利用。在存储方面，，，除了SAN存储网络可支持更多硬件级的扩大外，，，存储系统也能够通过增长存储网关（如EMC VPLEX），，，实现存储虚构化，，，治理更多的存储设备，，，实现存储资源的跨设备调度，，，满足各类业务的复杂存储需要。别的，，，通过存储网关的技术，，，还实现存储级的容灾备份，，，大幅提升系统容灾水平。

在设备方面，，，规划选型的服务器和存储系统都支持设备内部纵向扩大，，，通过增长CPU
、内存
、硬盘，，，能够有效提升服务器机能和存储容量，，，以满足业务增长必要。

同时，，，VMware软件在软件层面，，，也支持设备级和系统级的矫捷扩大，，，支持硬件系统的急剧部署和升级，，，支持虚构化资源的动态调整，，，以适应业务的优化配置需要。并且，，，这些升级和调整工作能够不中断业务的运营，，，可通过虚构机动态迁徙技术
、打算；；；婊奖闶迪，，，以保障业务的陆续性，，，便于日常守护。

别的，，，系统的安全方面，，，可在将来必要时，，，通过部署冗余架构的防火墙和划分细化的安全区域来得到增长。别的也能够凭据业务必要，，，部署更多类型的安全产品，，，以提升系统的整体安全性。

3规划优势

3.1虚构化设计规划的优势

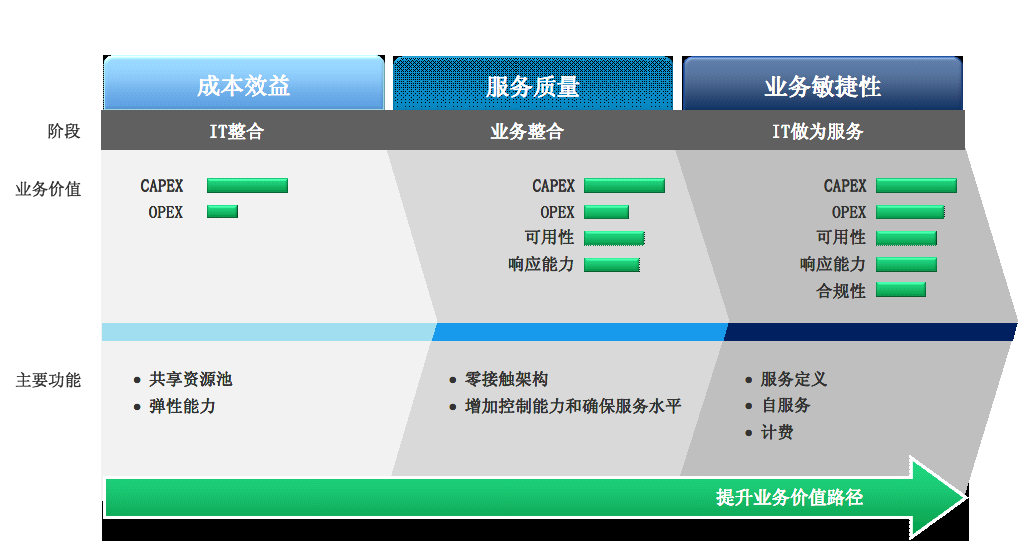

虚构化设计规划通过IT整合
、业务整合和以IT为服务的系统建设与运维的技术演进，，，可催使企业在成本效益
、服务质量和业务火速性等方面均获得大幅改进。

虚构化解决规划可带来如下益处：

1)削减物理机数量

虚构化整合后，，，大大削减物理机数量，，，服务器资源得到高效利用，，，可凭据负载情况随时调整分配资源，，，有效节制系统规：透丛佣取

2)加快利用部署速度

虚构化技术支持预先制订各类虚构机操作系统
、利用模板，，，可急剧部署新业务系统或开发测试系统。

3)保险业务陆续性

实现虚构化整合后，，，可实现虚机的在线迁徙，，，不影响业务运行，，，方便故障守护或升级。

4)提高治理守护水平

虚构化实现了所有服务器和虚构机的集中化
、自动化治理，，，大大提升了系统的运维治理水平。

5)提高可用性

通过VMware 虚构化技术，，，可实现低成本
、高效能的服务器高可用集群，，，提升系统的可用性。

6)削减耗电量和机柜数量

执行虚构化整合后，，，物理机数量和机柜大大削减，，，也可通过VMware实现电源治理，，，削减耗电量。

3.2SAN存储方设计案的优势

1)SAN存储架构优势

FC SAN存储网络架构为双互换机冗余架构，，，拥有系统级的高靠得住性
、高可用性。加上双光纤链路设计，，，MPIO技术，，，和存储系统的双节制器配置，，，可有效预防单点故障，，，维持业务的陆续性。

FC SAN存储架构也拥有矫捷的系统可扩大性，，，可凭据业务必要，，，随时方便扩充服务器和存储设备，，，及SAN互换设备。

FC SAN存储架构也拥有业界最佳的数据I/O接识趣能。

2)存储机能大幅提升

EMC中端存储的整体IO机能远远优于服务器本地存储或其它低端存储，，，能够解决各类原有的IO机能瓶颈问题，，，是系统整体机能优化的基础；；；

3)数据的靠得住性大大提高

EMC存储系统的靠得住性高达99.999%以上，，，比x86服务器或低端存储的靠得住性逾越至少10倍以上量级，，，并拥有多种数据；；；ぶ澳，，，使数据得到最大的安全；；；ぁ

4)优良的可扩大性

规划的存储系统架拥有优良的可扩大性。EMC存储架构支持横向扩大和纵向扩大，，，同时是统一存储，，，也可满足FC SAN
、IP SAN
、NAS等各类存储需要。

5)治理的优势

统一存储支持多种数据类型，，，支持统一治理，，，提升了运维治理效能，，，为业务发展，，，将来系统刷新提供有效的底层支持。

6)综合运营成本大幅降低

高靠得住
、高机能的存储系统和存储架构设计削减了业务搁浅的风险，，，提升了业务运营效能，，，有效地降低业务运营的整体成本。
